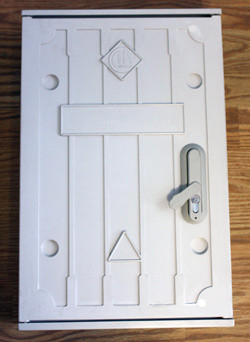

Корпус ЩУР 6*4*2

Корпус ЩУР 6*4*2

Антивандальный корпус 6х4х2 сборный конструктивно состоит из шести деталей. Конструкция и точная подгонка позволяет получить класс защиты IP54 без уплотнителя. Транспортировка в разобранном виде позволяет снизить издержки.

Корпус 6х4х2 используется для установки: группы автоматических выключателей (до 57 автоматов), УЗО, счетчиков электроэнергии: одно и трехфазные в том числе и с использованием трансформаторов тока, плинтов типа БКТ в количестве 200 пар и   типа KRONE до 400 пар.

На дверь устанавливается 2 замка. Варианты личинок замка: "треугольная", "квадратная", "двуборочная". Имеется возможность установки ригельного замка.

Внутри корпуса имеются 2 формованных вертикальных отлива (расстояние между ними 250мм) для крепления горизонтальной DIN-рейки или монтажной панели. Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра. Соединение корпусов: болтами с дополнительной герметизацией швов. Для доступа проводов между корпусами имеется пустотное пространство.

Варианты комплектации корпуса 6х4х2 (в соответсвии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 6х4х2/1МП/2М (монтажная панель, два замка, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 6х4х2/0МП/2М (без монтажной панели, два замка, знак электрического напряжения, паспорт качества);
3. Корпус ЩУР 6х4х2/1МП/ПО/2М (монтажная панель, одно либо два окошка смотровых, два замка, знак электрического напряжения, паспорт качества);

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

•         устройствами ввода кабелей в щиты;
•         устройствами ввода кабелей в здания;
•         кронштейнами крепления корпусов к опоре;
•         кронштейнами крепления устройства ввода к опоре;
•         другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).

Преимущества

антивандального

корпуса

из

композита:

Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка,ригельным замком, кронштейном для крепления на опору.
